Es importante saber el tipo de bobinas de encendido automotriz que tenemos para poder realizar una prueba efectiva. Existen dos tipos de bobinas de encendio las transistorizadas y las conversionales, debemos saber identificarlas para poder conectar nuestro probador de bobinas.
¿Y como lo hago te preguntaras ?

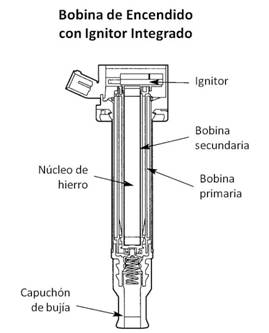

Pues fácil, primero veamos como esta formada una bobina

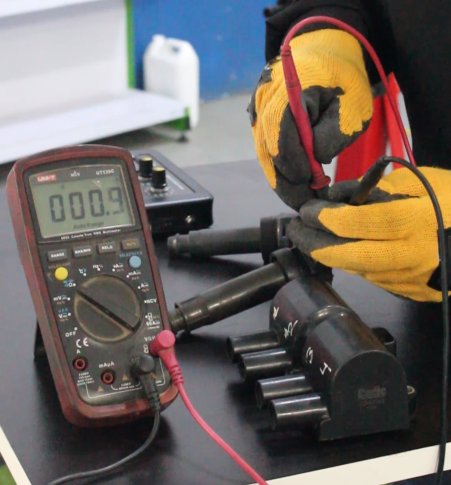

Como vemos la bobina tiene un bobinado, con este conocimiento podemos identificar su tipo, usamos un multimetro y medimos resistencia entre los pines, si solo tenemos una bobina sin ningun otro componente en su camino su resistencia sera baja, muy baja entre 1 a 5 ohmios

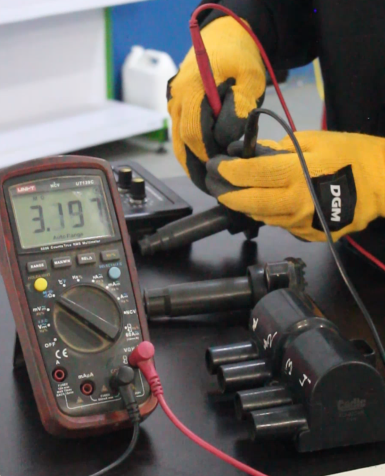

y si la resistencia medida es alta mayor a 1k en adelante estamos ante una bobina transistorizada por lo tanto en este tipo de bobinas tenemos que tener el diagrama de conexíon puedes revisar nuestro diagrama gratuito en https://dgmtools.com/bobinas/
Para que te quede mas claro te dejo un video con el paso a paso de como realizar esta prueba de manera efectiva
Saludos
Luis Villanueva
soporte tec DGM latan
